| BDW |
3-88-11 |
(BDW4—87—4)型玻璃鋼離心式屋頂風機 |
| 4-75-12 |
|
一、適用范圍
本機適用于化工、輕工、食品、醫療、冶金等工礦企業、機關單位、賓館、體育館，作為通風排風設備。
二、結構原理
本風機采用(FR P)玻璃鋼材料制作，采用無級調速外旋電機，主要有口十輪、電機、集風器、擴壓環等組成。
三、設備特點
本機具有耐腐蝕、噪聲低、耗電省、重量輕、安裝簡單、美觀大方、可調節風量等特點。 |
| BDW |
3-88-11 |
(BDW4—87—4)系列性能參數 |
| 4-75-12 |
| 機號No |
轉速(r/min) |
風量(m3/h) |
風壓mmH20 |
電機型號 |
裝機容量 |
噪聲dB(A) |
重量 |
| 2.8 |
1450 |
800-1300 |
19–12 |
YDFW0.12-4 |
0.12 |
≤55 |
35 |
| 4 |
890 |
1500-2700 |
25–17 |
YDFW0.25-6 |
0.25 |
≤57 |
50 |
| 5.6 |
850 |
3000-6500 |
38–22 |
YDFW0.8-6 |
0.8 |
≤60 |
75 |
| 6.3 |
890 |
6100-10800 |
49–24 |
YDFWl.8-6 |
1.8 |
≤65 |
75 |
| 7.1 |
890 |
2500-14500 |
60–35 |
YDFW3.0-6 |
3.0 |
≤70 |
120 |
| BDW |
3-88-11 |

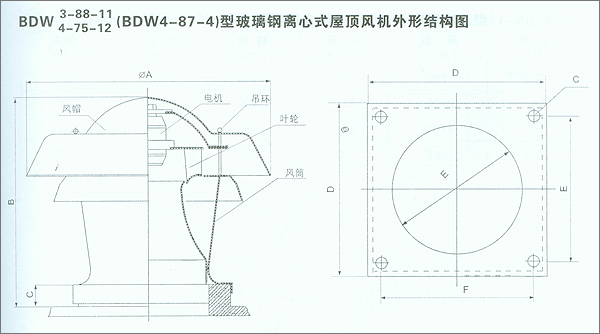

(BDW4—87—4)型玻璃鋼離心式屋頂風機安裝尺寸 |
| 4-75-12 |
機號
No |
ΦA(chǔ)
最大直徑 |
B
總高 |
C
底座高 |
D
底座長×寬 |
E
進風管直徑 |
F
地腳孔距 |
G
地腳孔直徑 |
地腳基礎
尺寸：長×寬 |
| 2.8 |
Φ650 |
560 |
60 |
360×360 |
Φ280 |
290×290 |
4-Φ12 |
350×350 |
| 4 |
Φ885 |
660 |
80 |
510×510 |
Φ400 |
410×410 |
4-Φ12 |
490×490 |
| 5.6 |
Φ1212 |
935 |
80 |
700×700 |
Φ550 |
530×530 |
4-Φ14 |
680×680 |
| 6.3 |
Φ1406 |
1050 |
100 |
810×810 |
Φ630 |
650×650 |
4-Φ18 |
790×790 |
| 7.1 |
Φ1580 |
1235 |
100 |
910×910 |
Φ710 |
730×730 |
4-Φ18 |
890×890 |
|
