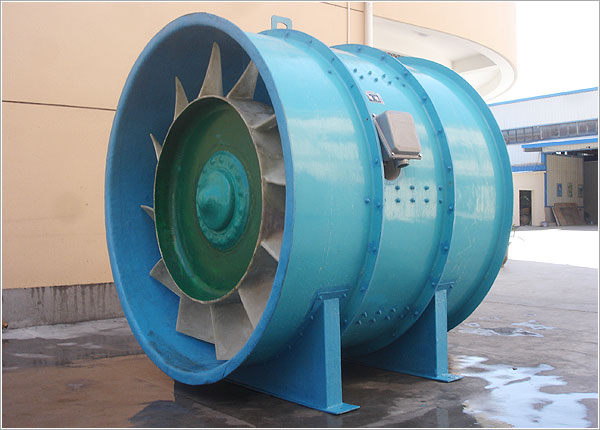

SWF(HLF)高效節能混流式通風機
產品特點
1、效率高、高效區寬:該風機采用先進的CAD系統軟件,并經多目標優化、性能預示設計研制的高科技產品,應用斜流子午加速方法(亦稱斜流風機),壓力較同機號軸流風機高,風量較同機號離心風機大,具有效率高,高效區寬等特點。
2、結構緊湊、安裝方便、運行可靠:該風機在相同風量,風壓的情況下,均比軸流式或離心式體積要小,可直接與風管聯接,水平安裝或垂直安裝,操作、使用方便的特點。
3、噪聲低:該風機的外殼經特別設計,可較大的降低氣流噪聲。在單位風量、單位風壓的工況條件下,比A聲級可降低2—3dB(A),同時在較低轉速的情況下,可獲得較高風機壓力。在工礦企業和高級民用建筑的送排風系統中可替代低壓離心風機或替代高壓軸流風機而不需采用大量消聲措施。
4、適用范圍廣:該系列產品分單速和雙速二種型號,可根據不同的場合,改變風機安裝角度,改變葉片數和變換轉速達到使用要求。
5、SWF(H LF)可制成玻璃鋼風機,參數不變,也可以制成玻璃鋼屋頂風機,技術參數及外形尺寸詳見屋頂風機。
SWF-Ⅰ型系列高效低噪聲混流式通風機性能參數
型號 氣流進出口直徑 風量(M3/h) 全壓(Pa) 轉速(r/min) 裝機容量(Kw) A聲級dB(A) 重量(Kg)
2.5 260 2664 358 2900 0.75 ≤72 38
1932 482
1532 634
1362 96 1450 0.18 ≤64 35
1020 126
743 166
3 310 4652 512 2900 2.2 ≤73 63
4018 691
3212 883
2312 121 1450 0.25 ≤66 42
2009 184
1606 236
3.5 360 5745 564 2900 3 ≤74 80
4927 741
4127 986
3320 125 1450 0.25 ≤68 46
2876 174
2130 257
4 410 4302 143 1450 0.37 ≤71 52
3636 175
3053 212
4.5 450 4552 207 1450 0.55 ≤73 62
4040 216
3392 265
5 510 7433 220 1450 1.1 ≤77 80
6664 278
5252 326
6 600 10000 200 1450 1.5 ≤79 110
8900 262
8121 325
7 700 18800 329 1450 3 ≤82 175
15319 370
11780 470
8 810 25467 193 960 4 ≤82 223
22424 292
18636 382
9 900 34206 282 960 5.5 ≤86 285
32056 370
27174 430
10 1000 44054 288 960 7.5 ≤86 325
40598 329
36916 371
11 1100 48729 310 960 11 ≤86 430
46099 346
43572 376
12 1200 64292 429 720 15 ≤91 550
60820 471
57226 498
13 1300 71565 441 720 15 ≤91 580
67702 482
63699 508

SWF-Ⅱ型系列高效低噪聲混流式通風機性能參數
型號 氣流進出口直徑 風量(M3/h) 全壓(Pa) 轉速(r/min) 裝機容量(Kw) A聲級dB(A) 重量(Kg)
6.5 650 15064 282 1450 2.8/2.2 ≤80 165
12255 350
9425 418
9941 124 960 ≤71
8088 154
6220 184
7 700 18800 329 1450 4/3 ≤82 185
15319 370
11780 470
12050 124 960 ≤73
10140 162
7799 206
8 810 41256 560 1450 11/9 ≤91 270
35380 667
28148 872
25467 193 960 ≤82
22424 292
18636 382
8.2 820 46066 539 1450 11/9 ≤91 295
42370 754
34709 926
30499 236 960 ≤84
28052 331
22979 436
9 900 56666 644 1450 17/8 ≤92 420
51590 845
48044 981
34206 282 960 ≤86
32056 370
27174 430
10 1000 66541 704 1450 24/8 ≤93 600
61321 751
55758 804
44054 228 960 ≤86
40598 329
36916 371
11 1100 73601 709 1450 24/8 ≤94 630
68629 789
63812 843
48729 310 960 ≤86
46099 346
43572 370
12 1200 85723 763 960 25/12 ≤95 700
81093 837
76031 886
64292 429 720 ≤91
60820 471
57226 498
13 1300 95420 785 960 30/15 ≤95 730
90270 857
84933 904
71565 441 720 ≤91
67702 482
63699 508

SWF-Ⅲ型系列高效低噪聲混流式通風機性能參數
型號 氣流進出口直徑 風量(M3/h) 全壓(Pa) 轉速(r/min) 裝機容量(Kw) A聲級dB(A) 重量(Kg)
3 300 4000 560 2850 2.2 ≤73 67
3370 650
3000 800
4 410 6801 710 2850 4 ≤78 101
6221 880
5688 950
4.5 450 8731 720 2850 5.5 ≤80 111
8159 840
7561 960
5 510 13110 750 2850 5.5 ≤83 121
1241O 850
11342 960
6 600 19230 780 2850 7.5 ≤85 156
18220 850
1721O 960
7 700 31380 600 1450 11 ≤82 272
29880 810
27330 980
8 810 37350 800 1450 15 ≤91 322
35380 820
33210 1000
9 900 46138 780 1450 18.5 ≤92 397
41590 950
3731O 1000
10 1000 51821 780 1450 18.5 ≤93 460
48152 980
45032 1000
11 1100 59521 800 1450 22 ≤94 544
56659 980
53530 1100
12 1200 68358 800 960 22 ≤95 635
65158 980
62056 1100
13 1300 84386 880 960 30 ≤95 736
80386 990
76280 1120
說明:表中參數是為空調工程中替代低壓離心風機所用的混流式通風機,
具有比離心機體積小、重量輕、安裝方便等特點。

SWF一Ⅱ型混流式通風機外形尺寸單位:mm
型號 D1 D2 D3 M1 M2 M3 M4 L H n-Φ1 4-Φ2
7 Φ700 Φ740 Φ780 540 590 500 600 680 425 10-Φ8.5 Φ15
8 Φ810 Φ850 Φ890 580 630 500 600 880 484 12-Φ10.5 Φ15
8.2 Φ820 Φ860 Φ900 580 630 500 600 880 500 12-Φ10.5 Φ15
9 Φ900 Φ950 Φ1000 580 630 600 700 950 534 12-Φ10.5 Φ17
10 Φ1000 Φ1050 Φ1100 680 740 600 700 1020 589 12-Φ10.5 Φ17
11 Φ1100 Φ1160 Φ1210 680 740 980 1050 1020 645 14-Φ12.5 Φ19
12 Φ1200 Φ1260 Φ1310 560 620 1065 1135 1050 700 14-Φ12.5 Φ19
13 Φ1300 Φ1360 Φ1420 580 640 1150 1220 1150 757 16-Φ12.5 Φ21

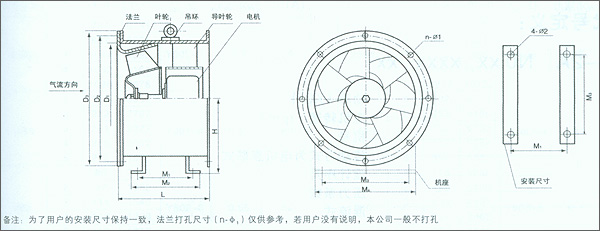

SWF系列混流式通風機外形尺寸
SWF-Ⅰ型
型號 D1 D2 D3 M1 M2 M3 M4 L H n-Φ1 4-Φ2
4 Φ410 Φ450 Φ490 300 350 200 300 450 265 6-Φ8.5 Φ11
4.5 Φ450 Φ490 Φ530 300 350 200 300 450 285 6-Φ8.5 Φ11
5 Φ510 Φ550 Φ590 360 410 300 400 480 314 8-Φ8.5 Φ11
6 Φ600 Φ640 Φ680 380 430 400 500 560 374 10-Φ8.5 Φ11
7 Φ700 Φ740 Φ780 420 470 500 600 600 425 10-Φ8.5 Φ15
8 Φ810 Φ850 Φ890 540 590 500 600 750 484 12-Φ10.5 Φ15
9 Φ900 Φ950 Φ1000 560 620 600 700 800 534 12-Φ10.5 Φ17
10 Φ1000 Φ1050 Φ1100 580 640 600 700 870 589 12-Φ10.5 Φ17
11 Φ1100 Φ1160 Φ1210 580 640 980 1050 870 645 14-Φ12.5 Φ19
12 Φ1200 Φ1260 Φ1310 560 620 1065 1135 950 700 14-Φ12.5 Φ19
13 Φ1300 Φ1360 Φ1420 580 640 1150 1220 980 757 16-Φ12.5 Φ21

SWF-Ⅲ型
型號 D1 D2 D3 M1 M2 M3 M4 L H n-Φ1 4-Φ2
3 Φ300 Φ336 Φ366 250 290 200 240 460 203 6-Φ8.5 Φ11
4 Φ410 Φ450 Φ490 380 430 200 300 540 265 6-Φ8.5 Φ11
4.5 Φ450 Φ490 Φ530 380 430 300 400 600 285 6-Φ8.5 Φ11
5 Φ510 Φ550 Φ590 380 430 300 400 600 314 8-Φ8.5 Φ11
6 Φ600 Φ640 Φ680 380 430 400 500 600 374 10-Φ8.5 Φ11
7 Φ700 Φ740 Φ780 540 590 500 600 880 425 10-Φ8.5 Φ15
8 Φ810 Φ850 Φ890 580 640 500 600 880 484 12-Φ10.5 Φ15
8.2 Φ820 Φ860 Φ900 580 640 500 600 880 500 12-Φ10.5 Φ15
9 Φ900 Φ950 Φ1000 580 640 600 700 900 534 12-Φ10.5 Φ17
10 Φ1000 Φ1050 Φ1100 580 640 600 700 900 589 12-Φ10.5 Φ17
11 Φ1100 Φ1160 Φ1210 580 640 980 1050 920 645 14-Φ12.5 Φ19
12 Φ1200 Φ1260 Φ1310 560 630 1065 1135 950 700 14-Φ12.5 Φ19
13 Φ1300 Φ1360 Φ1420 580 650 1150 1220 1050 757 16-Φ12.5 Φ21
