本系列風機是我公司最新采用CAD系統軟件,經本系列風機根據使用場合的壓力、風量和噪聲的不同要求,可選用下列三種型式的風機:A: DWT-Ⅰ型軸流式屋頂風機:具有風量大,壓力較離心式風機低的特點,適用于中低壓、大流量的使用場合,根據用戶需要還可以設計成雙向旋轉可逆式,更具有正反工況等效的特點。 B:DWT-ⅡDWT-Ⅲ型離心式屋頂風機,適用于風量較小,壓力較高的場合,其中DWT-3型 風機特別適用于要求屋面干凈清潔的場合下使用。本系列風機采用先進的CAD系統軟件,經多目標優化設計開發,其中設計應用的同直徑,不同轉速,不同角度,不同葉型的方法,使其更具有良好的系統適配性,真正實現了節能降噪。風機除傳動部件外,均采用FRP(玻璃鋼)材質制作,表面采用進口膠衣樹脂膜,曲面過渡柔和、美麗大方、實用性強、使用壽命特長。本風機的轉動慣性小,動平衡精度高,動轉平衡。對于抽送、排放易燃、易爆、腐蝕及高溫及體的場合,我公司還可以專門設計防爆、阻燃型風機和采用特有樹脂制成的高溫風機技術可供顧客選擇使用。 |
DWT-Ⅰ型軸流式屋頂風機 |
本系列風機在原有軸流式屋頂風機的基礎上,消化吸收國際技術研制開發的新一代產品,機號自3#-24#,。風量自1450-175000m3/h,全壓自62-287Pa,具有效率高重量輕,噪聲低,防腐性能優良等特點。
一,主要部件簡介
1,風筒風機座采用玻璃鋼制作,具有質輕,耐腐蝕等特點,且與建筑物結構設計完美融合。
2,風帽:采用玻璃鋼制作,外表光潔,曲線優美,上百種顏色任選。
3,葉片:采用玻璃鋼制作,強度高使用壽命長,穩定性好。
4,百葉:采用玻璃鋼制作,開合靈活,通風性能良好,開啟無碰撞聲。
5,防鳥網,安全網:采用金屬網,安全性能好。
6,電機:采用低噪聲防水電機,運轉性能穩定。 |
No3-11.2型玻璃鋼軸流式屋頂風機安裝尺寸
尺寸/型號 |
φA |
φD |
B |
G |
C |
E |
H |
M(d)×L |
3 |
φ580 |
φ300 |
370 |
70 |
510 |
300 |
545 |
M8×250 |
4 |
φ650 |
φ400 |
470 |
70 |
630 |
340 |
585 |
M12×250 |
5 |
φ900 |
φ500 |
570 |
70 |
750 |
390 |
715 |
M12×300 |
6 |
φ1000 |
φ600 |
670 |
70 |
870 |
440 |
765 |
M12×300 |
7 |
φ1250 |
φ700 |
800 |
80 |
1000 |
480 |
950 |
M12×300 |
8 |
φ1340 |
φ800 |
900 |
80 |
1100 |
480 |
950 |
M12×350 |
9 |
φ1650 |
φ9000 |
1000 |
80 |
1250 |
480 |
950 |
M12×350 |
10 |
φ1650 |
φ1000 |
1100 |
80 |
1400 |
480 |
1105 |
M12×350 |
11.2 |
φ1800 |
φ1120 |
1240 |
80 |
1540 |
480 |
1105 |
M16×350 |

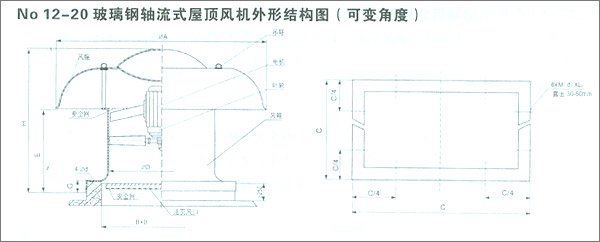

No12-20玻璃鋼軸流式屋頂風機安裝尺寸
尺寸/型號 |
φA |
φD |
B |
G |
C |
E |
H |
M(d)×L |
12 |
φ1860 |
φ1200 |
1360 |
85 |
1660 |
500 |
1125 |
M16×350 |
14 |
φ2500 |
φ1400 |
1560 |
85 |
1900 |
600 |
1350 |
M16×400 |
15 |
φ2500 |
φ1500 |
1700 |
85 |
2040 |
600 |
1350 |
M18×400 |
16 |
φ3000 |
φ1600 |
1800 |
85 |
2160 |
600 |
1460 |
M18×450 |
18 |
φ3000 |
φ1800 |
2000 |
85 |
2400 |
600 |
1460 |
M18×450 |
20 |
φ3100 |
φ2000 |
2200 |
85 |
2600 |
600 |
1460 |
M20×450 |
No22以上玻璃鋼皮帶傳動軸流式屋頂風機安裝尺寸
尺寸/型號 |
φA |
φD |
B |
G |
C |
E |
H |
M(d)×L |
22 |
φ4200 |
φ2200 |
2400 |
50 |
2800 |
600 |
1500 |
M20×450 |
24 |
φ4200 |
φ2400 |
2600 |
50 |
3000 |
600 |
1500 |
M20×450 |
DWT-Ⅰ型軸流式屋頂風機性能參數(固定角度)
葉輪直徑 |
風量 m3/n |
全壓pa |
轉速 r/min |
裝機容量kw |
噪聲dB(A) |
最大重量kg |
300 |
2600-3300 |
232-181 |
2580 |
0.37 |
≤66 |
15 |
1450-1650 |
72-62 |
1450 |
0.06 |
≤52 |
400 |
5300-7450 |
250-193 |
2850 |
0.75 |
≤69 |
28 |
4580-5700 |
190-176 |
1450 |
0.55 |
≤67 |
500 |
5600-8000 |
191-135 |
1450 |
0.55 |
≤68 |
37 |
6400-7000 |
131-113 |
960 |
0.37 |
≤63 |
4100-6000 |
96-88 |
720 |
0.25 |
≤58 |
600 |
13000-15000 |
267-232 |
1450 |
1.5 |
≤73 |
57 |
9100-11000 |
193-168 |
960 |
1.1 |
≤67 |
7600-8500 |
136-111 |
720 |
0.55 |
≤62 |
700 |
12500-17500 |
212-165 |
960 |
1.5 |
≤69 |
85 |
9200-12000 |
177-141 |
720 |
0.75 |
≤63 |
7200-9300 |
102-83 |
560 |
0.55 |
≤59 |
800 |
23000-27000 |
228-175 |
960 |
2.2 |
≤72 |
124 |
16000-20000 |
167-129 |
720 |
1.5 |
≤66 |
12250-15750 |
121-78 |
560 |
0.75 |
≤63 |
900 |
24000-34500 |
256-202 |
960 |
3 |
≤76 |
146 |
24000-32000 |
177-126 |
720 |
2.2 |
≤73 |
18600-24000 |
126-102 |
560 |
1.1 |
≤67 |
1000 |
39000-50000 |
317-251 |
960 |
5.5 |
≤81 |
216 |
35000-46000 |
183-141 |
720 |
3 |
≤76 |
20000-28000 |
133-111 |
560 |
1.5 |
≤69 |
1120 |
40400-56900 |
322-253 |
960 |
5.5 |
≤82 |
258 |
40000-52500 |
183-138 |
720 |
3 |
≤77 |
25000-32000 |
142-111 |
560 |
1.5 |
≤71 |
DWT-Ⅰ型軸流式屋頂風機性能參數(可變角度)
葉輪直徑 |
風量 m3/n |
全壓pa |
轉速 r/min |
裝機容量kw |
噪聲dB(A) |
最大重量kg |
1200 |
44000-57000 |
209-196 |
720 |
5.5 |
≤73 |
279 |
33000-42000 |
148-126 |
560 |
3 |
≤67 |
1400 |
57500-76700 |
268-250 |
720 |
7..5 |
≤77 |
357 |
51500-69000 |
175-159 |
480 |
4 |
≤69 |
1500 |
70000-88500 |
208-195 |
720 |
7.5 |
≤78 |
386 |
55800-74750 |
165-149 |
480 |
4 |
≤70 |
1600 |
81500-107500 |
256-235 |
720 |
11 |
≤79 |
397 |
42600-61000 |
167-131 |
320 |
4 |
≤70 |
1800 |
96450-129300 |
287-261 |
720 |
15 |
≤80 |
562 |
74300-96250 |
143-122 |
480 |
5.5 |
≤71 |
62500-79150 |
148-115 |
320 |
4 |
≤66 |
2000 |
131000-168700 |
247-215 |
480 |
15 |
≤78 |
721 |
95200-125500 |
132-118 |
320 |
5.5 |
≤68 |
2200 |
16500-201600 |
210-193 |
480 |
15 |
≤79 |
756 |
119500-155000 |
155-135 |
320 |
7.5 |
≤71 |
2400 |
176500-220800 |
246-212 |
480 |
18.5 |
≤54 |
856 |
135000-175000 |
188-148 |
320 |
11 |
≤77 |
85000-140000 |
171-150 |
220 |
7.5 |
≤70 |
|
